(40) 【Blender 2.7】 TIPS : mm単位でモデリングする。

投稿者: | 2019年1月9日

8,683 views

この記事は最終更新から 1788日 が経過しています。

1. やりたいこと

blenderで作ったモデルを 3Dプリンターのスライスアプリで読み込むと、1bu(blender unit)が 1mmの小さなモデルで表示されてしまう。

blenderでモデリングする時点で 3Dプリンターでの印刷をイメージして
mm単位で作業したい
と思った。

2. やってみた

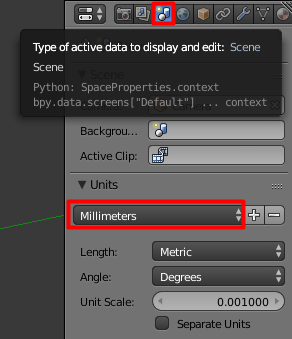

1) Sceneの Unitsで Millimetersを選択する。

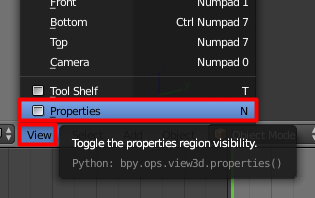

2) Propertiesの Displayでグリッドサイズと数を設定する。

Scaleは 0.001 を設定すること。(1mmは 0.001mだから)

Linesは好きなメッシュ数を設定する。 ※グリッド線の数ではない。
図中で 150に設定したのは、メッシュ数が 150ライン、すなわち一辺が 150mmの作業領域を確保したかったため。

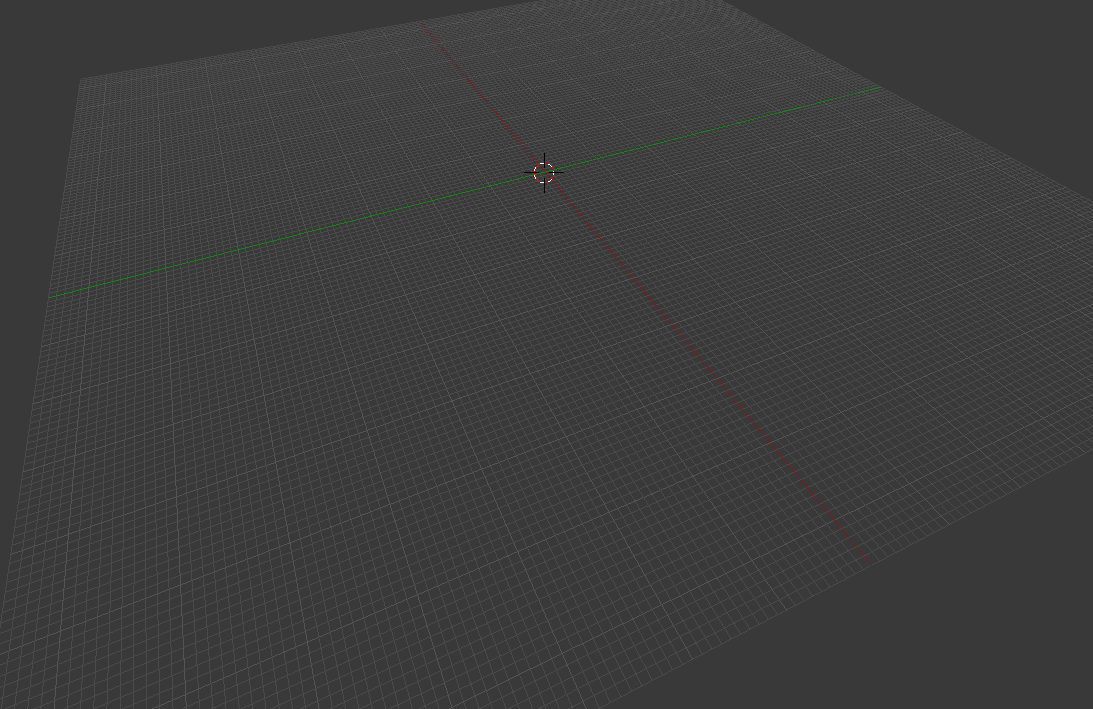

こんな作業領域ができた。
太い線は10ラインごと(=1cm間隔)に表示される。

3. 所感

・操作手順系のメモは Youtube動画にしようかと思ったが、結構面倒だな…
